Sistemi di recupero del prodotto PIG: un risparmio sostenibile

Ogni impianto di processo include numerosi componenti e apparecchiature con funzioni diverse ma con un obiettivo comune: ottimizzare e rendere redditizio il processo di cui fanno parte. Il reparto Ricerca e Sviluppo di INOXPA studia e sviluppa continuamente componenti e apparecchiature per ottenere questo risultato. Nell’ambito di questa ricerca volta a ottimizzare le risorse, si inserisce il tema del risparmio idrico e, di conseguenza, della tutela dell’ambiente.

L’acqua è una risorsa preziosa e necessaria, ma, purtroppo, sempre più scarsa e limitata. Per questo motivo, gli organismi internazionali hanno incrementato le richieste relative alla moderazione del consumo e del trattamento al fine di evitare un eccessivo sfruttamento di questa risorsa e contrastare i fenomeni di siccità che si stanno verificando.

Un’apparecchiatura che certamente si contraddistingue per il raggiungimento di questi obiettivi, il risparmio e l’impegno nei confronti dell’ambiente è il sistema PIG.

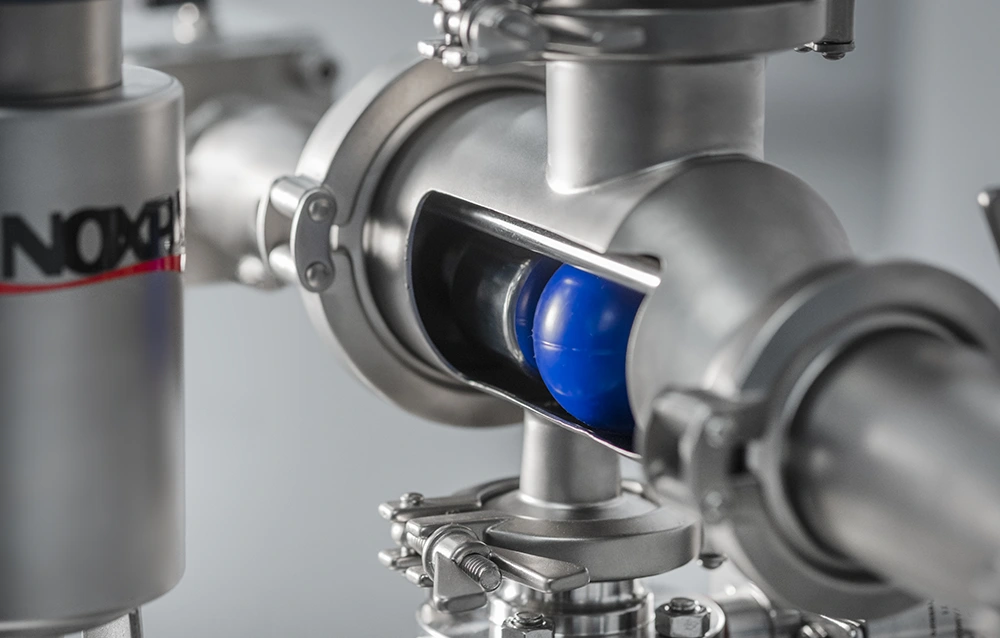

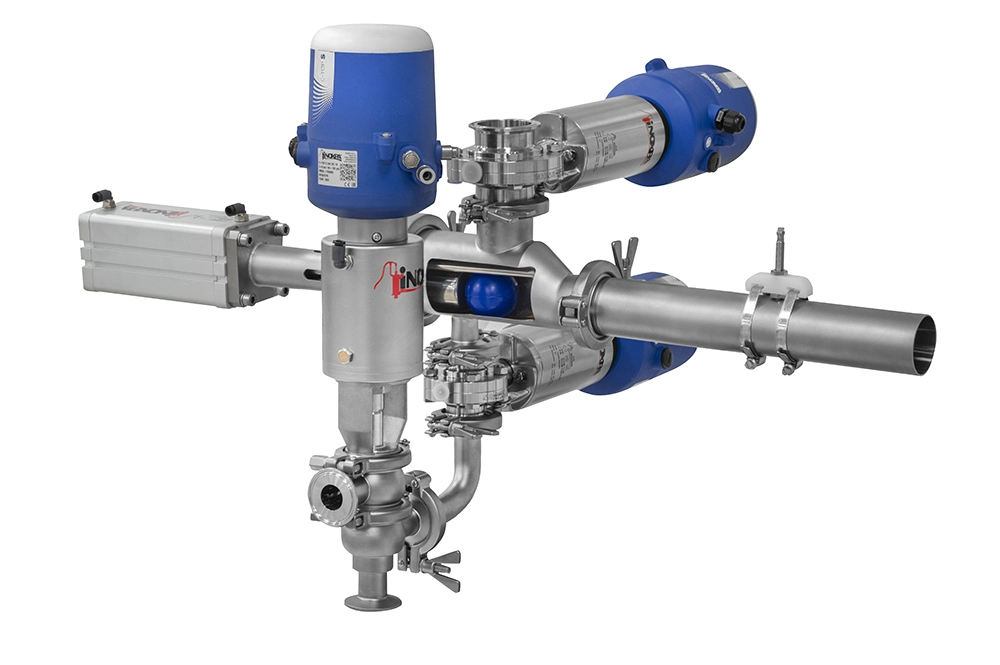

Il sistema di recupero del prodotto di INOXPA è costituito da una stazione di invio e da una stazione di ricevimento/ritorno, entrambe con la stessa configurazione e un elemento principale, il PIG, che, nel caso di INOXPA, è a forma sferica. Il PIG può essere realizzato in diversi materiali elastici, silicone, NBR ed EPDM, che gli consentono di adattarsi perfettamente alla superficie interna della tubazione e di recuperare fino al 98% del materiale in eccesso.

Il sistema è completamente automatizzato e digitalizzato grazie all'integrazione di testate di controllo su tutte le valvole dell'apparecchiatura e a connessioni centralizzate per la loro gestione. In questo modo, il passaggio del prodotto è controllato per mezzo di valvole a farfalla, mentre l’accesso dell’elemento di impulsione e il drenaggio sono controllati mediante valvole deviatrici a tre vie INNOVA KH.

La stazione di invio, attraverso un sistema pneumatico con magneti, posiziona il PIG all’ingresso della tubazione, da dove viene lanciato per mezzo di un elemento di impulsione o premente, che può essere acqua, aria, anidride carbonica o azoto.

Il PIG percorre l'intera tubazione, recuperando il prodotto, prima di raggiungere la stazione di ricevimento. Qui il PIG viene prelevato da un altro sistema pneumatico con magneti e posizionato alla stazione di ricevimento. A questo punto, viene eseguito il ciclo di lavaggio CIP e, una volta terminato, il PIG viene riportato, mediante lo stesso sistema di propulsione ma in senso inverso, fino alla stazione di invio.

Bisogna considerare che, in uno stabilimento, durante il processo il prodotto può percorrere centinaia di metri dalla ricezione delle materie prime alla fase di trasporto, stoccaggio e riempimento. Questo può causare l’accumulo di prodotti nelle tubazioni, rendendo fondamentale l’impiego di sistemi di lavaggio efficienti.

Questi sistemi possono essere installati sia in nuovi impianti sia in impianti esistenti. In questo secondo caso, l’impianto deve soddisfare determinati requisiti. La tubazione deve avere un diametro costante, senza interferenze o valvole che ostruiscano lo spazio interno. Per questo motivo, se sono presenti valvole a farfalla, devono essere sostituite con valvole a sfera a passaggio totale.

Grazie al sistema PIG di INOXPA, importanti multinazionali recuperano fino a una tonnellata di prodotto al giorno in un singolo impianto, ricevendo riconoscimenti istituzionali sotto forma di premi e sovvenzioni per il contributo dato alla sostenibilità.

Senza dubbio, il sistema INOXPA PIG è un ottimo investimento che offre grandi vantaggi economici e ambientali ovunque sia installato.
