INNOVA N Valvola ad Otturatore a Singola Sede

INNOVA N Valvola ad Otturatore a Singola Sede

  • Valvola ad Otturatore a Singola Sede
  • Valvola ad Otturatore a Singola Sede
  • Valvola ad Otturatore a Singola Sede
  • Valvola ad Otturatore a Singola Sede

Informazioni

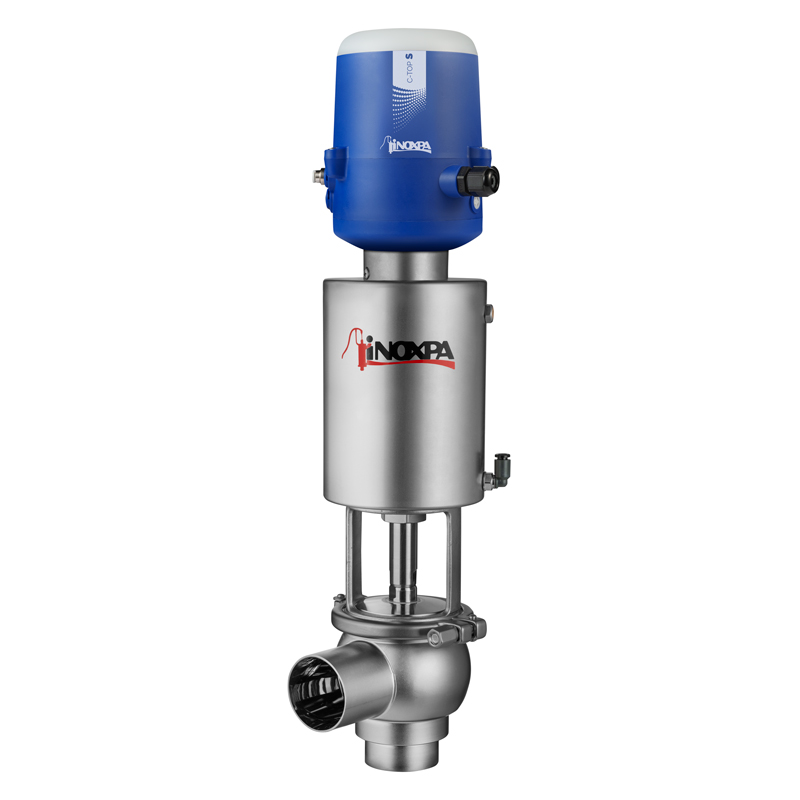

INNOVA N Valvola ad Otturatore a Singola Sede

La valvola tipo N è una valvola pneumatica a singola sede con funzione di chiusura nelle applicazioni sanitarie.

La valvola INNOVA tipo N è autorizzata a incorporare il simbolo della normativa 3-A.
Nota : per eventuali opzioni chiedere quali sono autorizzate dalla normativa 3-A.

Informazioni

INNOVA N Valvola ad Otturatore a Singola Sede

Progetto e caratteristiche

Disegno secondo EHEDG.
Guarnizione con profilo specifico per assicurare la sua affidabilità in condizioni di lavoro avverse.
Il disegno sanitario della guarnizione permette una pulizia perfetta.
Attuatore pneumatico a semplice effetto.
Valvola normalmente chiusa ( NC) nella sua versione standard.
Montaggio normalmente aperto (NO) con la semplice inversione dell’attuatore pneumatico.
Facile montaggio/smontaggio delle parti interne allentando un morsetto clamp.
Linterna aperta che permette l’ispezione visiva dell’otturazione dell’albero.
Corpo orientabile 360º.

La valvola INNOVA tipo N è autorizzata a incorporare il simbolo della normativa 3-A.
Nota : per eventuali opzioni chiedere quali sono autorizzate dalla normativa 3-A.

Materiali

Parti a contatto con il prodotto AISI 316L (1.4404)
Altre parti in acciaio inox AISI 304 (1.4301)
Guarnizioni EPDM

Finiture superficiali:
Interno Lucido a specchio Ra ≤ 0,8 μm
Esterno Satinato

Grandezze disponibili:
DIN 11850 DN 25 - DN 100
ASME BPE OD 1" - OD 4"

Connessioni Saldare

Opzioni

Attuatore pneumatico doppio effetto.
Guarnizioni in FPM, HNBR.
Altre connessioni.
Testata di controllo C-TOP, C-TOP+, C-TOP S.
Sensori di posizione esterni.
Finitura superficiale Ra ≤ 0,5μm.

Documenti

Scheda tecnica (6)
Manuale di istruzioni (8)
Principio di funzionamento
Materiali and Opzioni

Parti a contatto con il prodotto AISI 316L (1.4404)
Altre parti in acciaio inox AISI 304 (1.4301)
Guarnizioni EPDM

Finiture superficiali:
Interno Lucido a specchio Ra ≤ 0,8 μm
Esterno Satinato

Grandezze disponibili:
DIN 11850 DN 25 - DN 100
ASME BPE OD 1" - OD 4"

Connessioni Saldare

Attuatore pneumatico doppio effetto.
Guarnizioni in FPM, HNBR.
Altre connessioni.
Testata di controllo C-TOP, C-TOP+, C-TOP S.
Sensori di posizione esterni.
Finitura superficiale Ra ≤ 0,5μm.

Documenti
Documento N° 10.240.33.01ES
Titolo Válvula de Simple Asiento de Cierre INNOVA N
Tipo di archivio .pdf
    Download
    • E-mail
Documento N° 10.240.33.01EN
Titolo Shut-off Single Seat Valve INNOVA N
Tipo di archivio .pdf
    Download
    • E-mail
Documento N° 10.240.33.01FR
Titolo Vanne à Clapet Simple Siège INNOVA N
Tipo di archivio .pdf
    Download
    • E-mail
Documento N° 10.240.33.01IT
Titolo Valvola ad Otturatore a Singola Sede INNOVA N
Tipo di archivio .pdf
    Download
    • E-mail
Documento N° 10.240.33.01RU
Titolo Отсечной Седельный Клапан INNOVA N
Tipo di archivio .pdf
    Download
    • E-mail
Documento N° 10.240.33.01CN
Titolo 截止单座阀 INNOVA N
Tipo di archivio .pdf
    Download
    • E-mail
Documento N° 10.240.30.04MU
Titolo Guía rápida de instalación - Quick installation guide - Guide d’installation rapide - Краткое руководство по монтажу INNOVA N
Tipo di archivio .pdf
    Download
    • E-mail
Documento N° 10.240.30.03ES_revA
Titolo INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VÁLVULA INNOVA SIMPLE ASIENTO - TIPO N / K
Tipo di archivio .pdf
Riassunto La válvula de simple asiento de tipo N es una válvula de cierre que se utiliza para abrir o cerrar secciones de una tubería. La válvula de simple asiento de tipo K es una válvula de cambio para desviar el producto.
    Download
    • E-mail
Documento N° 10.240.30.07ES
Titolo INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VÁLVULA INNOVA SIMPLE ASIENTO - TIPO N / K - ANEXO ATEX
Tipo di archivio .pdf
    Download
    • E-mail
Documento N° 10.240.30.03EN_revA
Titolo INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTION INNOVA SINGLE SEAT VALVE - N/K TYPE
Tipo di archivio .pdf
Riassunto The type N single-seat valve is a shut-off valve that is used to open or close sections of a pipe. The type K single-seat valve is a divert valve to divert the product.
    Download
    • E-mail
Documento N° 10.240.30.07EN
Titolo INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTION INNOVA SINGLE SEAT VALVE - N/K TYPE - ANNEX ATEX
Tipo di archivio .pdf
    Download
    • E-mail
Documento N° 10.240.30.03FR_revA
Titolo INSTRUCTIONS D’INSTALLATION, DE SERVICE ET D'ENTRETIEN VANNE INNOVA À SIMPLE SIÈGE - TYPE N/K
Tipo di archivio .pdf
Riassunto La vanne à simple siège de type N est une vanne a clapet utilisée pour ouvrir ou fermer des sections d'un conduit. La vanne à simple siège de type K est une vanne de dérivation permettant de dévier le produit.
    Download
    • E-mail
Documento N° 10.240.30.07FR
Titolo INSTRUCTIONS D’INSTALLATION, DE SERVICE ET D'ENTRETIEN VANNE INNOVA À SIMPLE SIÈGE - TYPE N/K - ANNEXE ATEX
Tipo di archivio .pdf
    Download
    • E-mail
Documento N° 10.240.30.03RU_revA
Titolo ИНСТРУКЦИИ ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ ОДНОСЕДЕЛЬНЫЙ КЛАПАН INNOVA N / K
Tipo di archivio .pdf
Riassunto В данном руководстве приведена информация о приемке, установке, функционировании, сборке, разборке и обслуживании клапана INNOVA N и INNOVA K.
    Download
    • E-mail
