INNOVA D Valvola Mixproof a Doppia Guarnizione

INNOVA D Valvola Mixproof a Doppia Guarnizione

Informazioni

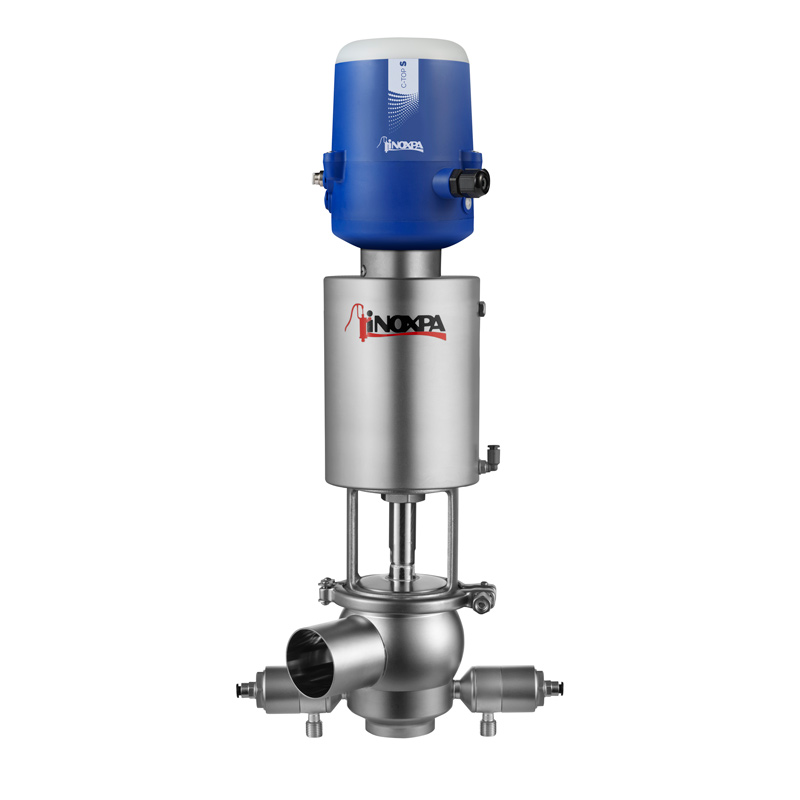

INNOVA D Valvola Mixproof a Doppia Guarnizione

La valvula INNOVA D è una valvola pneumatica a singola sede con doppia guarnizione di tenuta, che mediante una camera di rilevamento perdite, tra le due guarnizioni, a pressione atmosférica, permette una separazione sicura tra i due prodotti, uno dei quali abitualmente è il CIP ( soluzione di lavaggio ).

L’inserimento di aria compressa all’attuatore e ai due rilevatori di perdite avviene simultaneamente per evitare che si producano perdite attraverso il rilevatore quando la valvola apre. Valvola aperta-rilevatore chiuso/valvola chiusa-rilevatore aperto.
La camicia di rilevazione perdite si lava attraverso uno dei rilevatori di perdita disponibili.

Informazioni

INNOVA D Valvola Mixproof a Doppia Guarnizione

Progetto e caratteristiche

Guarnizioni della sede in un profilo specifico, la superiore conica e quella inferiore radiale.
Valvola principale con attuatore pneumatico a semplice effetto (NC) e rilevatore di perdite normalmente aperto (NO).
Facile montaggio/smontaggio delle parti interne allentando un morsetto clamp.
Linterna aperta che permette l’ispezione visiva dell’otturazione dell’albero.
Corpo orientabile 360º.

Materiali

Parti a contatto con il prodotto Acciaio inox AISI 316L (1.4404)
Altre parti in acciaio inox Acciaio inox AISI 304 (1.4301)
Guarnizioni EPDM

Finiture superficiali:
Interno Lucido a specchio Ra ≤ 0,8 μm
Esterno Satinato

Grandezze disponibili:
DIN 11850 DN 25 – DN 100
ASME BPE OD 1’’ – OD 4’’

Connessioni: Saldare

Opzioni

Attuatore pneumatico doppio effetto.
Guarnizioni in FPM, HNBR.
Altre connessioni.
Testata di controllo C-TOP+.
Sensori di posizione esterni.
Finitura superficiale Ra ≤ 0,5 μm.

Documenti

Principio di funzionamento
Materiali and Opzioni

Parti a contatto con il prodotto Acciaio inox AISI 316L (1.4404)
Altre parti in acciaio inox Acciaio inox AISI 304 (1.4301)
Guarnizioni EPDM

Finiture superficiali:
Interno Lucido a specchio Ra ≤ 0,8 μm
Esterno Satinato

Grandezze disponibili:
DIN 11850 DN 25 – DN 100
ASME BPE OD 1’’ – OD 4’’

Connessioni: Saldare

Attuatore pneumatico doppio effetto.
Guarnizioni in FPM, HNBR.
Altre connessioni.
Testata di controllo C-TOP+.
Sensori di posizione esterni.
Finitura superficiale Ra ≤ 0,5 μm.

Documento N° FT.INNOVA-D.3_ES
Titolo Válvula Mixproof de Doble Junta INNOVA D
Tipo di archivio .pdf
Riassunto La válvula INNOVA D es una válvula neumática de simple asiento con doble junta de cierre, permite una separación segura entre dos productos
    Download
  • E-mail

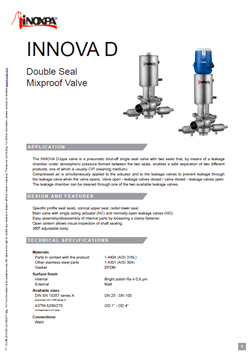

Documento N° FT.INNOVA-D.3_EN
Titolo Double Seal Mixproof Valve INNOVA D
Tipo di archivio .pdf
Riassunto The INNOVA D-type valve is a pneumatic shut-off single seat valve with two seals that enables a safe separation of two different products
    Download
  • E-mail
Documento N° FT.INNOVA-D.3_FR
Titolo Vanne Mixproof à Double Joint INNOVA D
Tipo di archivio .pdf
Riassunto La vanne INNOVA D est une vanne pneumatique d’arrêt à simple siège avec double joint d’arrêt qui, à l’aide d’une chambre de détection de fuites, entre les deux joints, sous pression atmosphérique, permet une séparation entre deux produits en toute sécurité, l’un des deux étant généralement le NEP (produit de nettoyage).
    Download
  • E-mail
Documento N° FT.INNOVA-D.3_DE
Titolo INNOVA D Einsitzventil mit zwei Dichtungen
Tipo di archivio .pdf
Riassunto Das INNOVA D-Ventil ist ein pneumatisch absperrbares Einsitzventil mit zwei Dichtungen, das gebildete eine sichere Trennung von zwei verschiedenen Produkten ermöglicht, von denen eines in der Regel CIP (Reinigungsmedium) ist
    Download
  • E-mail
Documento N° FT.INNOVA-D.3_IT
Titolo Valvola Mixproof a Doppia Guarnizione INNOVA D
Tipo di archivio .pdf
Riassunto La valvula INNOVA D è una valvola pneumatica a singola sede con doppia guarnizione di tenuta, che permette una separazione sicura tra i due prodotti
    Download
  • E-mail
Documento N° FT.INNOVA-D.3_RU
Titolo Противосмесительный Клапан с Двойным Уплотнением INNOVA D
Tipo di archivio .pdf
Riassunto Седельный клапан с детекцией протечки INNOVA типа D представляет собой односедельный отсечной клапан с двумя уплотнениями, между уплотнениями образуется камера утечек, в которой сохраняется атмосферное давление.
    Download
  • E-mail
Documento N° FT.INNOVA-D.3_CN
Titolo 单座双密封防混阀 INNOVA D
Tipo di archivio .pdf
Riassunto INNOVA D型阀门是一款气动常闭型单座双密封结构的阀门,阀座上带有二道密封, 通过上下二道密封之间形成了隔离的泄露腔
    Download
  • E-mail
Documento N° 10.246.30.04MU
Titolo Guía rápida de instalación - Quick installation guide - Guide d’installation rapide - Краткое руководство по монтажу INNOVA D
Tipo di archivio .pdf
    Download
  • E-mail
Documento N° 10.246.30.03ES_revA
Titolo INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO Válvula Mixproof de Doble Junta INNOVA D
Tipo di archivio .pdf
Riassunto La válvula INNOVA D es una válvula neumática de simple asiento con doble junta de cierre, que mediante una cámara de detección de fugas, entre las dos juntas, a presión atmosférica, permite una separación segura entre dos productos, uno de los cuáles es habitualmente CIP, producto de limpieza.
    Download
  • E-mail
Documento N° 10.246.30.03EN_revA
Titolo INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS Double Seal Mixproof Valve INNOVA D
Tipo di archivio .pdf
Riassunto INNOVA D is a pneumatic shut-off single seat valve with two seals that, by means of a leakage chamber under atmospheric pressure formed between the two seals, enables a safe separation of two different products, one of which is usually CIP, cleaning product.
    Download
  • E-mail
Documento N° 10.246.30.03FR_revA
Titolo INSTRUCTIONS RELATIVES À L’INSTALLATION, À LA MISE EN SERVICE ET À LA MAINTENANCE Vanne Mixproof à double joint INNOVA D
Tipo di archivio .pdf
Riassunto La vanne INNOVA D est une vanne pneumatique d’arrêt à simple siège avec double joint d’arrêt qui, à l’aide d’une chambre de détection de fuites, entre les deux joints, sous pression atmosphérique, permet une séparation entre deux produits en toute sécurité, l’un des deux étant généralement le NEP
    Download
  • E-mail
Documento N° 10.246.30.03RU_revA
Titolo ИНСТРУКЦИИ ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ ПРОТИВОСМЕСИТЕЛЬНЫЙ КЛАПАН С ДВОЙНЫМ УПЛОТНЕНИЕМ INNOVA D
Tipo di archivio .pdf
Riassunto В данном руководстве приведена информация о приемке, установке, функционировании, сборке, разборке и обслуживании клапана INNOVA D
    Download
  • E-mail
