INNOVA G Valvola di Controllo a Singola Sede

Informazioni

INNOVA G Valvola di Controllo a Singola Sede

La valvola INNOVA di tipo G è una valvola pneumatica a singola sede per il controllo della portata nelle applicazioni igieniche. La sua funzione principale è la regolazione della portata, il controllo della pressione e del livello.

L’otturatore è progettato in modo da consentire una regolazione equipercentuale della portata per ottenere un fattore Kv in base alle necessità. Questo tipo di regolazione è raccomandata per gli impianti con variazioni importanti di portata o pressione differenziale.

Posizione controllabile manualmente o con parametro di processo, tramite il sensore di posizione dell’azionamento.

Informazioni

INNOVA G Valvola di Controllo a Singola Sede

Progetto e caratteristiche

Valvola normalmente chiusa (NC) senza guarnizione nell’otturatore.
Otturatore equipercentuale di regolazione.
Posizionatore con doppia funzione: controllore di posizione (PD) o controllore di processo (PID).
Facile montaggio/smontaggio delle parti interne allentando un morsetto clamp.
Lanterna aperta che permette l’ispezione visiva dell’otturazione dell’albero.
Corpo orientabile 360º.

Materiali

Parti a contatto con il prodotto AISI 316L (1.4404)
Altre parti in acciaio inox AISI 304 (1.4301)
Guarnizioni EPDM

Finiture superficiali:
Interno Lucido a specchio Ra ≤ 0,8 μm
Esterno Satinato

Opzioni

Attuatore pneumatico doppio effetto.
Guarnizioni in FPM, HNBR.
Guarnizione nella sede.
Altre connessioni.
Finitura superficiale Ra ≤ 0,5 μm.
Corpo con camicia di riscaldamento.
Barriera di vapore.

Documenti

Principio di funzionamento
Materiali and Opzioni

Parti a contatto con il prodotto AISI 316L (1.4404)
Altre parti in acciaio inox AISI 304 (1.4301)
Guarnizioni EPDM

Finiture superficiali:
Interno Lucido a specchio Ra ≤ 0,8 μm
Esterno Satinato

Attuatore pneumatico doppio effetto.
Guarnizioni in FPM, HNBR.
Guarnizione nella sede.
Altre connessioni.
Finitura superficiale Ra ≤ 0,5 μm.
Corpo con camicia di riscaldamento.
Barriera di vapore.

Documento N° FT.INNOVA-G.2_ES
Titolo Válvula de Simple Asiento de Control INNOVA G
Tipo di archivio .pdf
Riassunto La válvula INNOVA Tipo G es una válvula neumática de simple asiento de control de caudal en aplicaciones higiénicas. Su función principal es la regulación de caudal, control de presión y nivel.
    Download
  • E-mail

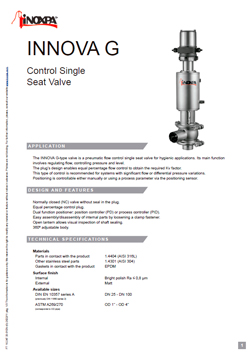

Documento N° FT.INNOVA-G.2_EN
Titolo Control Single Seat Valve INNOVA G
Tipo di archivio .pdf
Riassunto The INNOVA G-type valve is a pneumatic flow control single seat valve for hygienic applications. Its main function involves regulating flow, controlling pressure and level.
    Download
  • E-mail
Documento N° FT.INNOVA-G.2_IT
Titolo Valvola di Controllo a Singola Sede INNOVA G
Tipo di archivio .pdf
Riassunto La valvola INNOVA di tipo G è una valvola pneumatica a singola sede per il controllo della portata nelle applicazioni igieniche.
    Download
  • E-mail
Documento N° FT.INNOVA-G.2_DE
Titolo Steuer-Einsitzventil INNOVA G
Tipo di archivio .pdf
Riassunto Das INNOVA G Ventil ist ein pneumatisches Einsitzventil mit Durchflussregelung für hygienische Anwendungen
    Download
  • E-mail
Documento N° FT.INNOVA-G.2_RU
Titolo Односедельный Регулирующий Клапан INNOVA G
Tipo di archivio .pdf
Riassunto Клапан INNOVA типа G представляет собой односедельный пневматический клапан для контроля расхода в гигиенических видах применения.
    Download
  • E-mail
Documento N° FT.INNOVA-G.2_CN
Titolo 比例流量调节阀 INNOVA G
Tipo di archivio .pdf
Riassunto INNOVA G-型阀门是一个用于卫生应用的气动流量控制的单座阀. 它的主要功能是起到调节流量以及控制压力,达到水平状态。
    Download
  • E-mail
Documento N° 10.247.30.04MU
Titolo Guía rápida de instalación - Quick installation guide - Guide d’installation rapide - Краткое руководство по монтажу INNOVA G
Tipo di archivio .pdf
    Download
  • E-mail
Documento N° 10.247.30.03ES_revA
Titolo INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO VÁLVULA DE CONTROL INNOVA G
Tipo di archivio .pdf
Riassunto La válvula INNOVA G es una válvula proporcional de actuación neumática diseñada para el control de flujo en instalaciones de industrias lácteas, alimentaria, de bebidas, farmacéutica i química fina.
    Download
  • E-mail
Documento N° 10.247.30.03EN_revA
Titolo INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS CONTROL VALVE INNOVA G
Tipo di archivio .pdf
Riassunto The type G valve is a proportional pneumatically actuated valve designed for flow control in installations of the dairy and food-processing industries, beverage production, pharmaceutical and fine chemicals industries.
    Download
  • E-mail
Documento N° 10.247.30.03FR_revA
Titolo INSTRUCTIONS RELATIVES À L’INSTALLATION, LA MISE EN SERVICE ET À LA MAINTENANCE VANNE DE CONTRÔLE INNOVA G
Tipo di archivio .pdf
Riassunto La vanne INNOVA G est une vanne proportionnelle à commande pneumatique conçue pour le contrôle de la circulation du fluide dans les installations des secteurs laitier, alimentaire, des boissons, pharmaceutique et de la chimie fine
    Download
  • E-mail
Documento N° 10.247.30.03RU_revA
Titolo ИНСТРУКЦИИ ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ РЕГУЛИРУЮЩИЙ КЛАПАН INNOVA G
Tipo di archivio .pdf
Riassunto В данном руководстве приведена информация о приемке, установке, функционировании, сборке, разборке и обслуживании клапана INNOVA G.
    Download
  • E-mail
