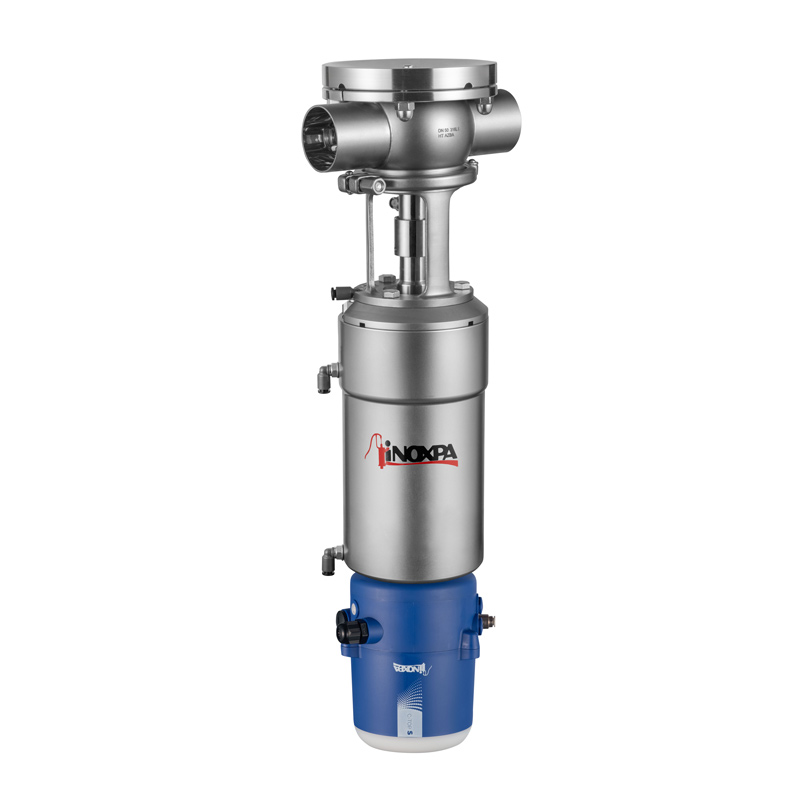

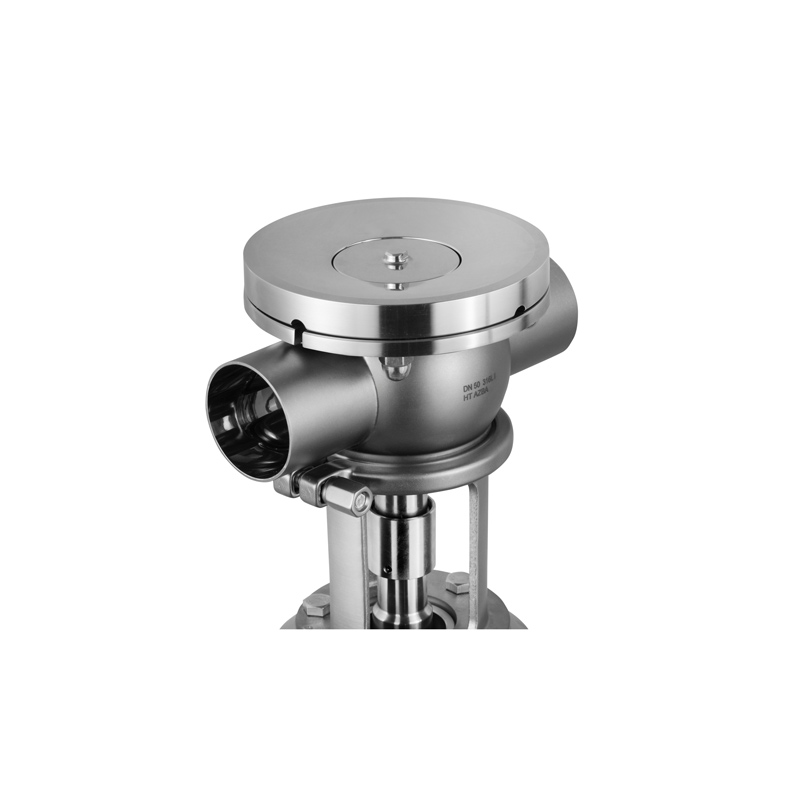

INNOVA T Valvola a Doppia Sede per Fondo Serbatoio

The INNOVA T mixproof valve is a double seat pneumatic shut-off valve designed specifically for use in tanks and vats used for hygienic applications. A leak detection chamber under atmospheric pressure formed between both seats ensures that two different products are safely separated, one of which is usually CIP (cleaning agent).

Informazioni

INNOVA T Valvola a Doppia Sede per Fondo Serbatoio

Principio di funzionamento

The INNOVA T valve has two seats that form a leak detection chamber at atmosphere pressure for every type of operating condition. This means that any leaked product will enter the leak detection chamber before being discharged through the leak outlet. The leak detection chamber is closed when the valve is open, enabling the product to transfer from the tank to the pipes. This chamber is closed to the process when the valve is open, enabling the product to transfer from the tank to the pipes. Additionally, the valve can be cleaned to any level depending on the process.

Progetto e caratteristiche

No leakage during the opening/closing of the valve.
Single-acting pneumatic actuator.
Easy disassembly of internal parts by loosening a clamp fastener.
Open lantern allows visual inspection of shaft sealing.

Materiali

Parts in contact with the product 1.4404 (AISI 316L)
Other stainless steel parts 1.4301 (AISI 304)
Gasket in contact with the product EPDM

Surface finish
Internal Polished Ra ≤ 0,8 μm
External Matt

Available sizes
DIN EN 10357 series A DN 40 - DN 100
ASTM A269/270 OD 1½’’ - OD 4’’

Opzioni

Gaskets: FPM, HNBR.
Other connection types.
Control unit.
External position sensors.
Internal surface finish: Ra < 0,5 μm.
Bodies with heating jacket.

Documenti

Principio di funzionamento

The INNOVA T valve has two seats that form a leak detection chamber at atmosphere pressure for every type of operating condition. This means that any leaked product will enter the leak detection chamber before being discharged through the leak outlet. The leak detection chamber is closed when the valve is open, enabling the product to transfer from the tank to the pipes. This chamber is closed to the process when the valve is open, enabling the product to transfer from the tank to the pipes. Additionally, the valve can be cleaned to any level depending on the process.

Materiali and Opzioni

Parts in contact with the product 1.4404 (AISI 316L)
Other stainless steel parts 1.4301 (AISI 304)
Gasket in contact with the product EPDM

Surface finish
Internal Polished Ra ≤ 0,8 μm
External Matt

Available sizes
DIN EN 10357 series A DN 40 - DN 100
ASTM A269/270 OD 1½’’ - OD 4’’

Gaskets: FPM, HNBR.
Other connection types.
Control unit.
External position sensors.
Internal surface finish: Ra < 0,5 μm.
Bodies with heating jacket.
